全玻璃钢形式烟囱结构及安装

发布日期:2022-05-19 00:00 来源:http://www.ltbolg.com 点击:

       全玻璃钢的烟道和烟囱可以采用缠绕工艺进行制造。一般有以下几种结构形式:自立式、拉索式、塔架式、套筒式或多管式玻璃钢烟囱。目前常见的主要塔架式和套筒式等形式,下面就这几种形式的一些制造和安装细节进行说明。

玻璃钢烟囱

   1、拉索式

   拉索式玻璃钢烟囱是采取拉索进行水平支撑,经济性较好,目前在一些小型烟囱中应用较多,如一些烧结机装置中的吸收塔与烟囱一体装置中等。在采用拉索式玻璃钢烟囱时,拉索设置应满足以下规定:当烟囱高度与直径之比小于15时,可设1层拉索;烟囱高度与直径之比大于15时,可设2层拉索。拉索一般为3根,平面夹角为120°,拉索与烟囱轴向夹角不小于25°。

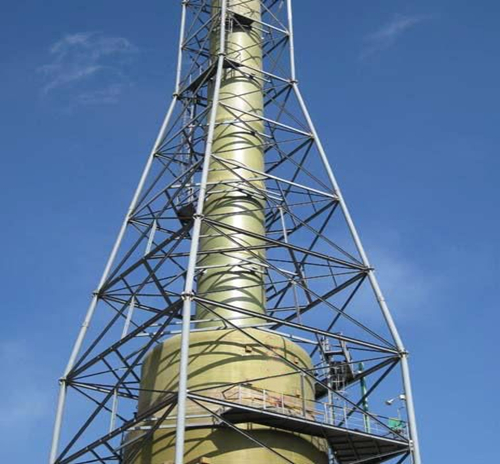

   2、塔架式

   以支架为承重结构,支承一个或一个以上的排气筒,是化工排气筒常见的型式,塔架式排气筒可采用钢或钢筋混凝土的支架,筒体高出支架。玻璃钢排气管采用各类树脂和玻璃布缠绕成型,一般使用温度可以到80℃以上,有的可高达200℃。玻璃钢的线膨胀系数比聚氯乙烯塑料小得多,因此100m以内高度,一般可不设膨胀节。玻璃钢整体性好,力学强度和耐热性能比聚氯乙烯塑料好,防腐性能好,防腐范围宽。近二十年来在硝酸、硫酸、过磷酸钙、合成纤维等生产中都有良好的应用。

   3、套筒式

   套筒式结构人称筒中筒结构,是用钢筋混凝土或砖砌体为支承结构,支承一个或一个以上的排气筒。这种形式在化工、冶金部门采用过,国内外大机组湿法脱硫电厂绝大多数采用。套筒式排气筒的支承结构内设操作平台,可在内外筒之间检修。其优点:整体性好,能有效地防止介质从接缝处的腐蚀渗透,可避免受风力等的作用和影响;玻璃钢结构的内胆和外筒是相对独立的不同材质的筒体,能有效的避免由于介质环境的温差引起不同材质的收缩性不一致,而引起的内应力破坏;由于玻璃钢结构轻质高强,起吊安装方便;施工周期短,费用少。


相关标签:玻璃钢烟囱,烟囱玻璃钢内筒,玻璃钢烟筒
